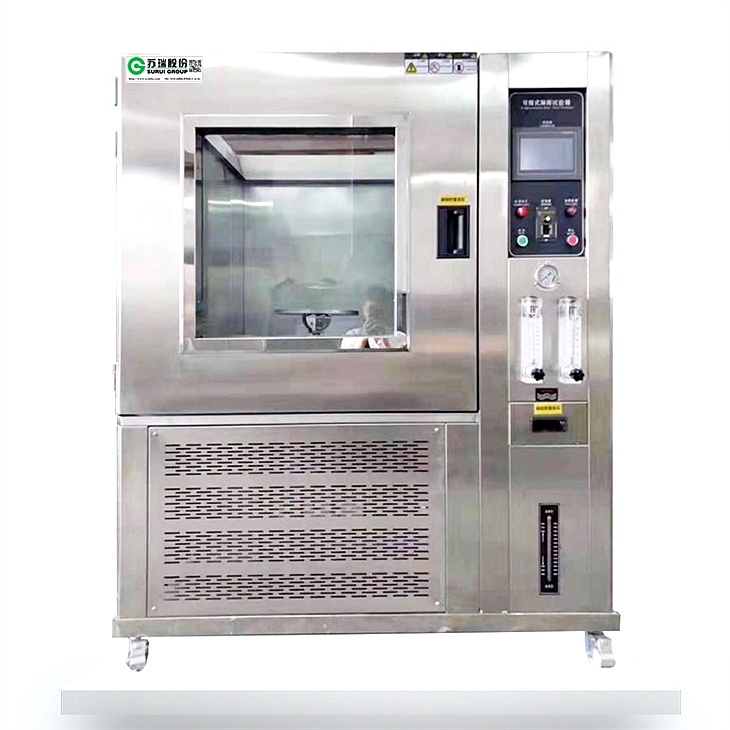

淋雨试验箱Rain test chamber

工作室尺寸mm

800×800×800（深宽高）

1000×1000×1000（深宽高）

外型尺寸mm

1100×1200×1750（深宽高）

1200×1350×1900（深宽高）

IPX56外型尺寸mm

4100×1350×1700（深宽高）

4300×1550×1900（深宽高）

性
能
指
标

IPX3~IPX4

IPX9K

喷水环半径

R600mm

R700mm

管径

φ16mm

φ1.8mm（异型喷头）

喷水孔径

φ0.4mm

扁束喷嘴4个，90度平面内间隔30度安装

孔径间距

50mm

距中心100mm～150mm，可调节

摆管摇幅

0～340°（360相近值）可调

试验方法：水压：8000～10000kPa，水温度80ºC±5℃的防护，以30度的角度递进（四个高压喷嘴：0，30，60和90度），在每个角度持续30秒，共120秒（2分钟）

摆杆调速

无级

转盘尺寸

φ500㎜圆型转盘

试验台转速

1~17r/min数控可调

1~10r/min数控可调

淋雨水压

80-100KPa

水压：8000～10000kPa

总流量：

0.067~0.047L/MIN*孔数

14～16L/min可设定

IPX5、X6冲水试验装置  技术指标：

IPX5等级喷水孔径：φ6.3mm（一只）

IPX6等级喷水孔径：φ12.5mm（一只）

喷管：不锈钢管

喷水控制：喷停控制方式

喷射距离：2500㎜

圆筒直径：φ600mm

喷水管径：φ32mm

喷水流量：IPX5:12.5±2(L/min)　　IPX6:100±10(L/min)

喷水持续时间：0～9999min(可调)

结

构

指

标

一体式结构，上部分为工作室，下部分为机械室，右侧为电控柜

保温层采用优质玻璃纤维棉，厚度为10mm

箱体底部设有可固定式PU活动轮

箱门上配有双面到点膜多层中空玻璃视窗1个，设有加热除霜、防凝露装置，照明装置，观察窗尺寸为200（W）*300(H) mm

箱门连接框采用不锈钢一体连接框，内设有加热除霜防凝露加热装置

箱门下方设有接水盘，接水盘内设有排水孔

控
制
系
统

控制器

进口触摸屏P、I、D +S、S、R.微电脑集成控制器

（温度）流量、时间控制显示屏

精度范围（IPX9K）

设定精度：温度±0.1℃，指示精度：温度±0.1℃，解析度：±0.1℃

传感器（IPX9K）

铂金电阻 PT100Ω/MV

加热系统（IPX9K）

BT(H)C平衡调温方式

当水温经过喷嘴对试样进行热蒸气冲刷测试后，低于80±5℃，回流到水箱时，水箱的加热系统自动加热（4KW），在短时间内维持水温在80±5℃，以保证试验的水温正常循环运行。触摸屏控制器可设定显示水的温度。

机械室

高压水泵、水箱、调速电机、变频器、高温高压电磁流量计、水温控制装置等

流量（压力）时间  控制系统（IPX9K）

高压水泵→三通→喷嘴和平衡压力出口→电磁流量计（压力表，100bar）→分四路（分别由电磁阀控制，电磁阀通过设定时间→由控制器控制）→以30度的角度递进（四个高压喷嘴：0，30，60和90度），在每个角度持续30秒，共120秒（2分钟），循环工作。

供水系统

循环使用，水位控制，进出口水阀。（要定时更换水）

使
用
材
料

外箱材质

SUS304不锈钢雾面线条发纹处理

内箱材质

SUS304不锈钢优质拉丝光板

保温材质

聚胺脂硬质发泡、超细玻璃纤维绵

门框隔热

双层耐高低温臭氧老化硅橡胶门密封条

标准配置

多层加热触霜附照明玻璃视窗1套、测试引线孔（50、100mm）1个

安全保护

漏电、短路、超温、过载、过电流、缺水保护等

定时功能

0.1～999.9（S、M、H）可调

电源电压

AC380V±10％ 50±0.5Hz

使用环境温度

5℃～＋30℃ ≤85％R.H
